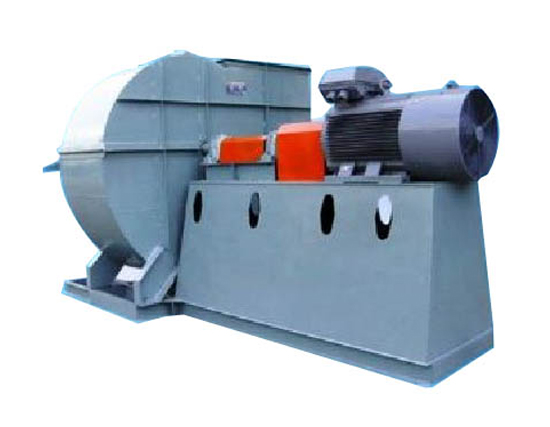

Y10-24型鍋爐離心引風機59





 Y10-24低噪聲鍋爐離心引風機是為適應燃用各種煤質并配有消煙除塵裝 置的（1、2、4t/h）工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250°C，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。







1.引風機制成單吸入，機號有№5、6.3、8、9四種。

2.引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。

3.風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號，請?jiān)谟嗀洉r(shí)向我們提出。







1.由于不可能用一個系列，故采用多個專用系列去適應用戶不同的需要。

2.引風機使用范圍內的加權平均效率高。

3.噪聲低，在運行工況內確保小于85分貝。

4.對于不同噸位引風機均同時配備了D式（直聯）與C式（皮帶）傳動兩種，其中Y8-24、Y10-21為D或C式傳動，Y10-24為C式傳動，D式傳動的機號稍大，轉速低（n=1450r/min)有更佳的耐磨性，C式傳動機號稍小，轉速稍高（n=1750～2100r/min),但均以最小線速度達到所需壓力，以得降噪與耐磨。

5.采用兩相流動的一些分析結果，從流產形式上考慮了耐磨。

6.說明書的編寫，為便于用戶選型，同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡，并有整體結構和分體結構兩種型式，整機平衡，總之，用戶可以從該群體中選項到不同要求的各種風機。





風機由葉輪、機殼、進風口、傳動部、整體托架等部分組成。

1.葉輪：Y10-21、Y10-24系列葉輪均用16Mn制造。Y8-24為16個長葉片。Y10-21、Y10-24均為12長葉片和平共處短葉片，共24個葉片組成，均為前彎葉片，焊接于弧錐形前盤與平板后盤中間，經靜動平衡校正和超盍試驗，運轉平穩可靠。

2.機殼：用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。

3.進風口：進風口為斂散式整體結構，用螺栓因定于機殼入口一側.
